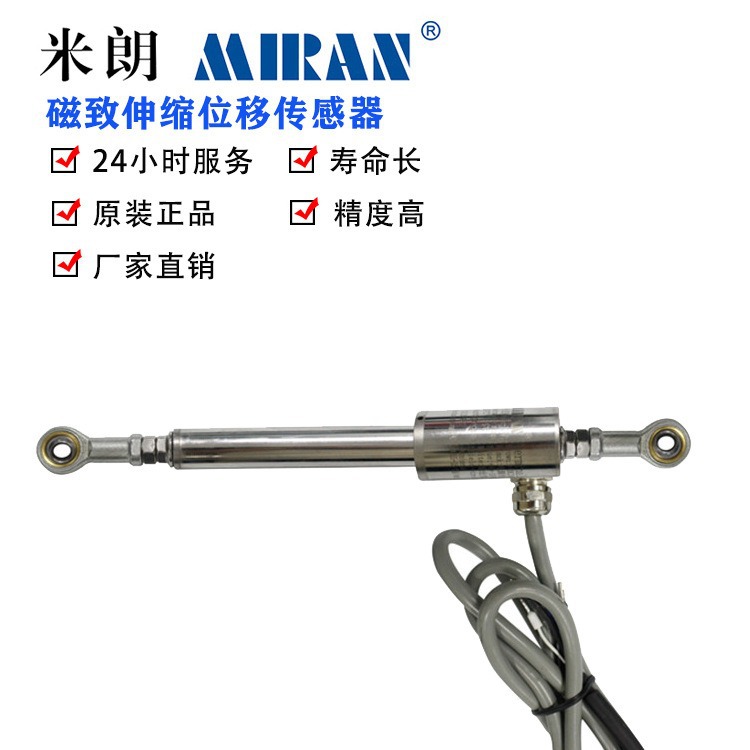

  磁致伸缩位移传感器 一、概述 磁致伸缩位移传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；该传感器的高精度和高可靠性已被大范围的应用于成千上万的实际案例中。 由于作为确定位置的活动磁环和敏感元件并无非间接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响。此外，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。恒伸传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大幅度地提高检测的可靠性和常规使用的寿命。 二、结构材质 测杆结构:刚性测杆结构、外置一体式结构； 测杆材质:不锈钢 316、铝型材 测杆耐压:≤34MPa（位移）；液位：由所选浮子承压决定 电子仓外壳:铝合金 安装接口:螺纹连接、固定座 出线方式:直出电缆线、航空插头 防护等级:IP65（可根据要求定制 IP67 或 IP68） 三、产品特点 * 内部非接触式测量 * 性能价格比高 * 多种输出方式可供选择 * 防浪涌、防射频干扰[1] * 不需定期标定和维护 * 安装便捷 * 高精度、高稳定性、高可靠性 * 常规使用的寿命长 * 具有输入电源反向极性保护功能 * 结构精巧、环境适应能力强 * 隔离防爆型（可选） 四、工作原理 磁致伸缩位移传感器，是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制造成的。测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。 由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。 五、应用领域 * 伺服液压油缸活塞位置反馈或预置 * 研磨机械位置反馈或预置 * 木材加工定位控制 磁致伸缩位移传感器 * 水轮机导叶开度的检测与控制 * 纸张和塑料薄膜成型 * 挤注模具机械 * 吹塑 * 工程机械 * 金属成型/剪切冲压 * 其它机械定位和位移检测 * 水坝闸门* 伺服汽缸活塞位置反馈或预置 * 铸锻机床位移控制 * 注塑机模板定位与监测 * 汽轮机气阻阀门开度的检测与控制 * 玻璃压制 * 塑料机械改造 * 气动缸 * 钢材滚压 * 食品加工 * 港口机械 * 船舶舵机伺服系统 可大范围的应用于石油、化工、水利、制药、食品、饮料等行业的各种液罐的液位计量和控制，航天加油系统、汽车加油系统、柴油加油系统及各种液压罐、水文监测、水处理等。 磁致伸缩位移传感器是根据磁致伸缩原理制造的高精度、长行程绝对位置测量的位移传感器。它采用内部非接触的测量方式，由于测量用的活动磁环和传感器自身并无非间接接触，不至于被摩擦、磨损，因而其常规使用的寿命长、环境适应能力强，可靠性高，安全性好，便于系统自动化工作，即使在恶劣的工业环境下(如容易受油溃、尘埃或其他的污染场合)，也能正常工作[01]。此外，它还能承受高温、高压和强振动，现已被大范围的应用于机械位移的测量、控制中。它的行程可达3米或更长，标称精度为0.05% F·S，行程1米以上恒伸传感器精度可达0.02% F，S,重复性可达0.002% F·S，因此它在石油化学工业，航空航天、电力、水利等行业得到普遍的应用。 六、技术参数 测量对象:位置、速度（绝对速度），可测量1～2个位置 磁致伸缩位移传感器 测量范围:50 mm～8000mm 零点可调范围:100%F.S 输出方式: 电流:4～20mA,最大负载电阻 600Ω 电压:0～10VDC 0～5VDC,最低负载5KΩ 精 度: 分辨率:采用 16Bit D/A 转换，0.0015%F.S（最小1μm） 非线%F.S（最小±3μm） 迟 滞:0.002%F.S. 温度系数:0.007%F.S./℃ 更新时间测量范围:0.5ms/m 供电电源:+24VDC±10% 工作电流:50m A 工作时候的温度:-40～+85℃ 储存温度:-40～+100℃ 零点/跨度调整:100%有效行程（最小范围25mm） 分辨率:16bit,0.0015%(最小10um) 线%满量程(最小+2.5um) 滞 后:4um 刷新周期:0.5ms达到1200mm/1.0ms达到2400mm/ 纹 波:2.0ms达到4800mm/5.0ms达到7600mm行程长度 速度测量:0.01%满量程 范 围:0.025m/s至10m/s 误 差:0.5% 分辨率:0.1mm/s 刷新周期:（ms）见位置测量 温度系数:30ppm/0C 七、伸缩现象 大家都知道物质有热胀冷缩。除了加热外，磁场和电场也会导致物体尺寸的伸长和缩短。铁磁性物质在外磁场的作用下，其尺寸伸长（或缩短），去掉外磁场后，其又恢复原来的长度，此现状称为磁致伸缩现象（或效应）。此现象的机理是：铁磁或亚铁磁材料在居里点以下发生自发磁化，形成磁畴。在每个磁畴内。晶格都沿磁化强度方向发生形变。当施加外磁场时，材料内部随即取向的磁畴发生旋转，是各磁畴的磁化方向趋于一致，物体对外显示的宏观效应即沿磁场方向伸长或缩短。 磁致伸缩材料主要有三大类：即：磁致伸缩的金属与合金和铁氧体磁致伸缩材料。这两种称为传统磁致伸缩材料。它们并没有正真获得广泛的应用：后来人们发现了电致伸缩材料，其电致伸缩系数比金属与合金的大约200~400ppm，它很快得到普遍的应用；第三大类是发展的稀土金属间化合物磁致伸缩材料，称为稀土超磁致伸缩材料。它是可提高一个国家竞争力的材料，是21世纪战略性功能材料。 磁致伸缩全球领航者-美国mts位移传感器 MTS系统企业成立于1966年，是全球第一家开拓磁致伸缩测量技术的公司，在美国NASDAQ独立上市，其总部在美国明尼苏达州，是全球最大的高性能和高精度力学性能测试、模拟系统和位移传感器的制造商。其产品和服务主要使用在于科研、产品研究开发、质量控制等领域，范围涉及试验设备、分析软件和优秀工程解决方案咨询，客户涉及国际各大汽车、飞机制造商、国家及高校科研机构，例如奔驰、丰田、通用、福特、大众、波音、空中客车及国际各大知名高校科研机构、试验室。自上世纪七十年代后期进入中国市场以来，中国许多顶级的国家科研机构、重点高校和大型企业和事业单位就引进了许多MTS测试和模拟系统、软件，如中科院的许多科研所、航空航天研究所、清华大学、上海交通大学、同济大学等国内外知名科研机构在改革开放的初期就与MTS建立了合作伙伴关系。在工业界，宝钢、上海大众、上海通用、一汽集团、二汽集团、奇瑞等有名的公司也早已成为MTS的重要用户。 美国 MTS磁致伸缩位移传感器适用于高温、高压和强振荡等极其恶劣的工况，其绝对式输出很好地解决了断电归零问题，由于敏感元件都是非接触式、无磨损运行，平均无故障时间长达23年。 八、应用 随着国内风力发电机组的制造水平的逐步的提升，液压变桨系统凭借其在性能、环境适应能力、维护成本等方面的优势，必将得以广泛应用。机械盘式刹车锁紧销方面，磁致伸缩线性位移传感器的应用明显提高了锁紧销动作的可靠性，进而提高了整机运行的安全性。 通过位移传感器来进行监测锁紧销的动作可不可靠到位，所以在大多数的机械盘式刹车系统上的锁紧销都要安设位置传感器。 九、需要注意的几点 首先是传感器的供电情况，如果位移传感器供电电源容量不够，就会造成以下的情况：熔胶的运动会使合模电子尺的显示变换，有波动，或者合模的运动会使射胶电子尺的显示波动，造成测量误差变大。如果电磁阀的驱动电源与直线位移传感器供电电源共用的时候，更容易出现这样一种情况。 其二是调频干扰和静电干扰的问题，调频干扰和静电干扰都可能会让直线位移传感器的电子尺的显示数字跳动的。所以，电子尺的信号线与设备的强电线路要分开线槽。电子尺必须强制性地接地。信号线需要用屏蔽线，而且电箱的一段应该跟屏蔽线接地的。如果有高频干扰的时候，通常使用万用表的电压测量就会显示正常，但是显示数字就是会跳动不停的；而出现静电干扰时，出现的情况也是跟高频干扰一样的。要证明看是否是静电干扰时，只需用一段电源线把电子尺的封盖螺丝跟机器上的某一些的金属短接起来就可以了，只要一短接起来，静电干扰就会马上消除掉。但是如果要消除掉高频干扰就很难用上面的方法了，可以试下暂停高频干扰源，看显示结果会不会更好，以此来判断是不是高频干扰的问题。 其三假如慢慢的出现显示数据有规律地跳动，或者是没有显示数据，技术人员就需要检查连接线绝缘是不是出现破损的现象，并且判断是否跟机器的外壳很有规律地接触而导致的对地短路。 其四位移传感器的对中性、平行度以及角度的具体实际的要求问题，安装直线位移传感器的对中性需要很好，但是平行度可以允许有±0.5mm的误差，角度可以允许有±12°的误差。但是如果平行度误差和角度误差都是偏大的话，这样会出现显示数字跳动的情况。那么出现这样的情况的时候，必须要对平行度和角度做调整了。 最后就是位移传感器接线问题，直线位移传感器的三条线是不可以接错的，电源线和输出线是不可以调换的。如果上面的线接错的话，就会出现线性误差很大的情况，要控制的话是很难的，控制的精度也会变得很差，而显示很容易出现跳动的现象等等。以上五点情况都是位移传感器安装使用时需要非常注意的。 十、故障处理 电压和电流输出的负载是不一样的，电压的负载时要求电阻越大越好，一般不要小于1，000Ω，太小时就等于短路了，会损坏产品；电流的负载是要求电阻越小越好，一般不要大于1，000Ω，太大时就等于开路了，没有电流流通。所以电流输出的负载和电压输出的负载限制是不一样的而且一定要注意：电压输出时，负载不能短路，否则会使负荷太大，烧毁电路；而电流输出时，负载不能开路，否则会使负载增加而烧毁电路。这两点一定要清楚。至于电压输出和电流输出，到了机器上最终的用途还是一样的，电压输出直接用电压信号，电流信号流过电阻，在电阻上有电压，也是取用电压信号。 安装接线：磁致尺对电压的波动可接受，能够正常的使用12V～36V的电源，当然稳定的供电电源还是对产品的精度更有好处，但对静电还是要采取一些措施。除线路板内部采取了很多措施外，传输线有屏蔽线（双重屏蔽：编织网和锡包层，可以抗高、低频干扰），还有接地端子，一定要保证可靠接地（抗静电干扰）。上述几项措施缺一不可。 正常的情况下，客户的产品替换下来，可能了解原来的产品是电流型还是电压型，但订了货却不知道怎么安装。如：原来的电压型是五线甚至七线的，而我们的四线的（电源+、-、信号线、地线）一般棕色或红色是直流电源正极，蓝色或黑色是负极，可以用万用表的电压档位测可能的正、负极之间的电压值，如果没把握，就可以在可能的正、负极之间接一个1000Ω的电阻，再测量电阻之间的电压值，确认正负极性后，用正极分别去短路剩下的几根线，同时看电脑显示出没出现稳定的最大值，如果是，再用负极去短路刚才验证的那根线，同时看电脑显示出没出现稳定的最小值，如果是，就是信号线了。这就确定了+、-、和信号线了。如果信号线非常难以确定，上述方法行不通，可能就是该传感器的电源与电脑的电源没共地，没有共地，就没有一个基准值，该传感器的电源相对电脑电源就是浮动电压值。因此，必须将该传感器的电源负极与电脑的电源负极短接。以上问题自然解决。这很容易出现在维修设备的过程中。其它的几根线不要管，用电工胶绑起即可。 如果是电流型输出的传感器，就不能这样实验了。因为，电流型输出负载不能开路，否则，容易过载损坏传感器。对于，三线制输出的传感器，应该先在传感器信号线与负极之间先接一个电阻1000Ω短路，以免误操作时过载。在预先弄清楚正负极的情况下，接好传感器的正负极接线，再将信号线分别与其余几根线短路，看有无稳定的显示。如有，可确定信号线的接线。然后在停电的情况下，取下原来短接的那个电阻，再接好线，然后才能送电。注意信号线一定不能开路。 对于传输距离较长，但是电脑有需要电压输出信号，能选用电流输出信号进行传输，到了电脑边再将电流信号转换成电压信号，方法很简单，只需要在输出与电源负极之间接入一个标准的高品质电阻就可以。 由于磁致伸缩位移传感器的原理，从机械上讲，因为是无接触、无磨损的，所以发生故障的机会不多，除非机械损坏，磁环脱落，这从外观就容易判断。如果是装在油缸内部，磁环突然脱落，显示数值将没有变化。如果是停机好久才脱落，开机上电时好像在靠近电子仓端出现了一个磁环，即：正逻辑尺将会出现最小显示数值，负逻辑尺会出现最大显示数值。如果是可拆卸电子仓式的，可以简单地将电子仓取下，带电用一磁环测试即可。从电气上讲，是有出现问题的可能。公司为了尽最大可能避免电气出现一些明显的异常问题，作了大量工作，如：选择功耗很小的元器件使功率消耗小，如电流消耗只有16mA，实际功率只有不到0.4W，这样就不会使元器件发热、老化和损坏；还有公司，公司通过先进的工艺客服了其它很多问题，产品经严酷的环境测试和机械测试，均符合标准要求。应该在通常用条件和环境中不可能会出现问题。可能会出现的问题，诸如：数据传输不会运行，软件包未安装成功、接线错误、信号大小方向不对、静电干扰未有效接地、电流型输出不会接线、或原来是了两线的而我们的产品是三线制的。 十一、研制 磁致伸缩位移传感是利用磁致伸缩效应研制的传感器。该传感器能实现非接触、绝对式测量，具有高精度、大量程的特点，特别是由于磁铁和传感器并无非间接接触，因此传感器可应用在恶劣的工业环境，如易燃、易爆、易挥发、有腐蚀的场合。此外，传感器能承受高温度高压力和高振荡的环境。传感器输出信号为绝对数值，所以即使电源中断重接也不会对数据收构成问题，更无尖重新调整零位。由于恒伸传感器组件都是非接触的，所以即使测量过程理不断重复的，也不会对传感器造成任何磨损。 研制中涉及的关键技术有： （1）大电流周期激发电路的设计； （2）微弱信号的检测、信号的滤波、放大、电压比较、峰值检验波、电压限幅等一系列电路的设计； （3）基于单片机的高精度时间量测量。技术方面的要求：测量范围0～8cm，精度0.1mm。测量范围不是很大，主要是受到实验所用波导钢丝本身长度的限制。 1位移传感器的原理 磁致旋转波位移传感器，除位置磁铁外，所有其他元器件都安装在传感器壳体内， 组成传感器的主体。位置磁铁通常装在一个运动部件A上，而传感器主体则装在一个固定的部件B上。 传感器工作时，电子信号和处理系统发给磁致波导钢丝间隔为T的激励脉冲电流ie该脉冲电流将产生一个围绕波导钢丝的旋转磁场。位置磁铁也产生一个固定的磁场。根据Widemanm效应，金属随其瞬间变形产生波导扭曲，使波导钢丝产生磁致弹性伸缩，即形成一个磁致旋转波。磁致旋转波的传播速度为 式中：G为波导管的剪切弹性模量；ρ为波导管密度。 由于G和ρ均为恒定（对于一定的波导管来说）的，所以传播速度也恒定。经过计算该旋转波沿着波导钢丝以2 800 m/s的速度向两边传播。当它传到波导钢丝一端的波检测器时被转换成电信号ua·经过测量磁致旋转波从位置磁铁传到波检测器的时间tL就能确定位置磁铁和波检测器之间的距离。这样，当部件A和B产生相对运动，通过磁致旋转波位移传感器就能确定部件A的位置和速度。 在波导钢丝的另一端，磁致旋转波将通过减波元件被大大削弱，以避免反射的波形对测量精度造成影响。波反射器是用于改善电信号ua的波形和加强电信号的大小。 2位移传感器的结构 根据这个原理，设计了总体的电子信号系统方案来检测这个磁致旋转波并送人到MCS51微型计算机
